產品簡介：

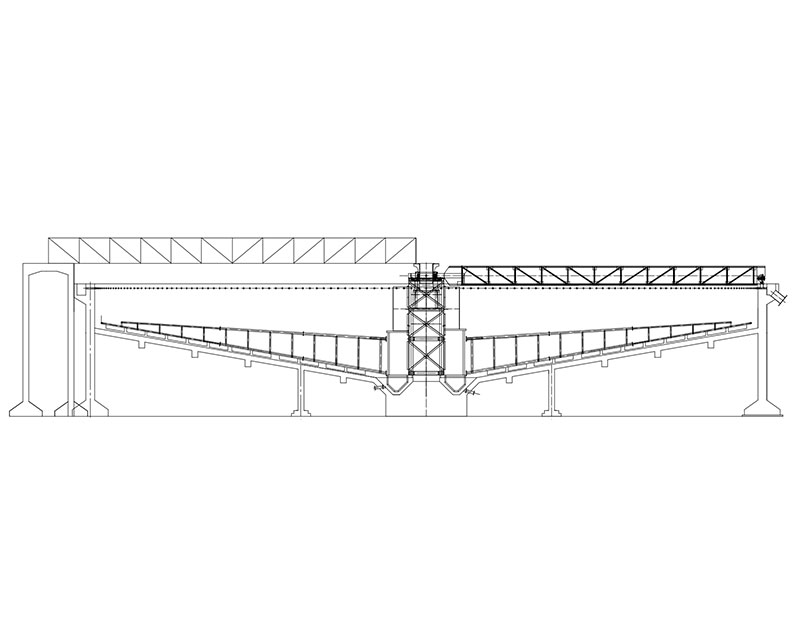

NT系列周邊傳動濃縮機，是以JB/T 6991-2010規劃的系列、技術要求為基礎，獨立設計的新型系列化連續濃縮和澄清設備。
應用重型回轉支撐、采用周邊齒條傳動形式，基于驅動扭矩-沉砂層厚度-排礦濃度監測的PLC集中控制等多項新技術，使該機型具有較大的傳動扭矩，超載能力大，運行可靠、濃縮效率高、適用范圍廣等特點。
可根據您的需求，提供：周邊液壓驅動高效濃縮機、周邊電機驅動高效濃密機兩種類型。
使用范圍：
NT系列周邊傳動濃縮機，廣泛適用于煤炭、鋼鐵、化工、建材、水泥、污水處理等含固料漿的濃縮和凈化，是組建濃縮-過濾兩段作業流程、濃縮-過濾-干噪三段作業流程、多段洗滌流程的理想設備。
產品特點：
1、 單位面積處理能力更大，脫水效果更好，可方便的實現效率高質化運行
2、 采用中心倒錐型集泥斗,對排料二次壓縮；
3、多點絮凝劑添加方式；
4、中心緩沖深部給料，無沖擊受料；
5、優化的排料方式,排料濃度更高、更穩定；
6、合理的再造漿穩流桶,更利于提高濃縮機工作效率；
7、耙架更堅固，同時滿足普通與效率高質化運行（添加絮凝劑）；
8、周邊齒條傳動、采用了重型回轉支撐，經久耐用，無故障運行。
NT系列濃縮機基本參數
|
基本參數 Basic data |
型 號Model |
|||||||||
|
NT-15 |
NT-18 |
NT-24 |
NT-30 |
NT-38 |
NT-45 |
NT-53 |
NT-75 |
NT-100 |
||
|
濃縮池內直徑D（m） Inner diameter of concentration pool（m） |
15 |
18 |
24 |
30 |
38 |
45 |
53 |
75 |
100 |
|
|
濃縮池深度h（m） Depth of concentration pool（m） |
4.15 |
4.4 |
4.9 |
5.3 |
6.0 |
6.5 |
7.2 |
8.9 |
11.0 |
|
|
沉淀面積（m2） Settling area（㎡） |
175.0 |
254.0 |
452.0 |
700.0 |
1134.0 |
1590.0 |
2200.0 |
4410.0 |
7850.0 |
|
|
提耙高度 Lifting height (mm) |
450 |
450 |
450 |
500 |
500 |
500 |
500 |
700 |
700 |
|
|
提耙速度mm/min Lifting speed mm/min |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
5-30 |
|
|
|
耙架每轉時間 Truss per revolution time (min) |
5.89-13.5 |
7.8-18.0 |
9.4-22.0 |
11.5-27.0 |
15.0-36.0 |
18.0-40.0 |
20.0-48.0 |
26.0-67.5 |
33.0-90.0 |
|
|
傳動電機功率/kW Drive motor power / kW |
5.50 |
5.50 |
7.50 |
7.50 |
11.0 |
11.0-15.0 |
15.0-18.5 |
18.5-22.0 |
18.5-30.0 |
|
|
液壓泵排量ml/r Hydraulic pump displacement ml/r |
16 |
16 |
25 |
25 |
25 |
40 |
63 |
63 |
100 |
|
|
最大驅動力kN Maximum drive force kN |
20.62 |
22.76 |
28.05 |
27.45 |
41.46 |
57.3 |
66.67 |
78.03 |
94.54 |
|
|
外型尺寸/m Outline dimension (m) |
L |
15.42 |
18.42 |
24.42 |
30.42 |
38.42 |
45.42 |
53.50 |
75.80 |
100.80 |
|
H |
6.15 |
6.40 |
6.90 |
7.50 |
8.20 |
8.72 |
9.70 |
11.90 |
15.00 |
|
|
軌道中心直徑/m Track center diameter / m |
DG |
15.38 |
18.38 |
24.38 |
30.38 |
38.38 |
45.38 |
53.38 |
75.38 |
100.38 |
|
齒條中心直徑/m Rack center diameter / m |
DT |
15.63 |
18.63 |
24.63 |
30.63 |
38.63 |
45.63 |
53.63 |
75.65 |
100.65 |
|
說明：可提供防腐型,用于非中性介質.防腐型祼露面采用富鋅底漆+氯化氯丁橡膠漆或艦船專用漆的重防腐涂裝工藝，過流表面粘敷高性能耐磨損、耐酸堿橡膠層。祼露面和過流面均可根據您的要求，采用適合您工作介質的防護層。 Note: Anti-corrosion type can be provided for non-neutral medium and its exposed surface adopts heavy anti-corrosion coating process of zinc-rich primer & chlorinated chloroprene rubber paint or specific ship paint. The overflow surface is coated with high performance, wear resistant, acid & alkali resistant rubber layer. Both exposed and overflow surfaces can use a protective layer suitable for your working medium, depending on your requirements. |
||||||||||
